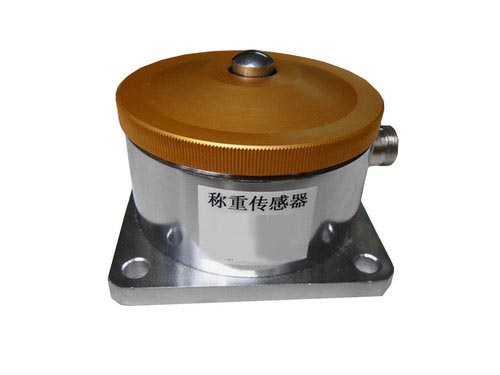

傳感器的接線，供電在傳感器的操作中占據很大，如何調節稱重傳感器在使用中接線的運用，以下為你介紹幾點傳感器的接線方法：
1.一般的稱重傳感器都是六線制的，當接成四線制時，電源線（EXC-,EXC+）與反饋線（SEN-,SEN+）就分別短接了。SEN+和SEN-是補償線路電阻用的。SEN+和EXC+是通路的，SEN-和EXC-是通路的。
2.EXC+和EXC-是給稱重傳感器供電的，但是由于稱重模塊和傳感器之間的線路損耗，實際上傳感器接收到的電壓會小于供電電壓。每個稱重傳感器都有一個mV/V的特性，它輸出的mV信號與接收到的電壓密切相關，SENS+和SENS-實際上是稱重傳感器內的一個高阻抗回路，可以將稱重模塊實際接受到電壓反饋給稱重模塊。假設EXC=和EXC-為10V，線路損耗，傳感器2mV/V，實際上傳感器輸出最大信號為（）*2=19mV，而不是20mV。此時稱重傳感器內部就會把19mV做為最大量程，前提是傳感器必須通過反饋回路把實際電壓反饋給稱重模塊。在稱重傳感器上將EXC+與SENS+短接，EXC-與SENS-短接，僅限于傳感器與稱重模塊距離較近，電壓損耗非常小的場合，否則測量存在誤差。
3.稱重傳感器的出現方式有四線和六線兩種，模塊或稱重變送器的接線也有四線和六線兩種，要接四線還是六線首先要看你的硬件要求是怎樣的，原則是：傳感器能接六線的不接四線，必須接四線的就要進行短接。
|
